Медный кабель: виды, преимущества, применение и назначение

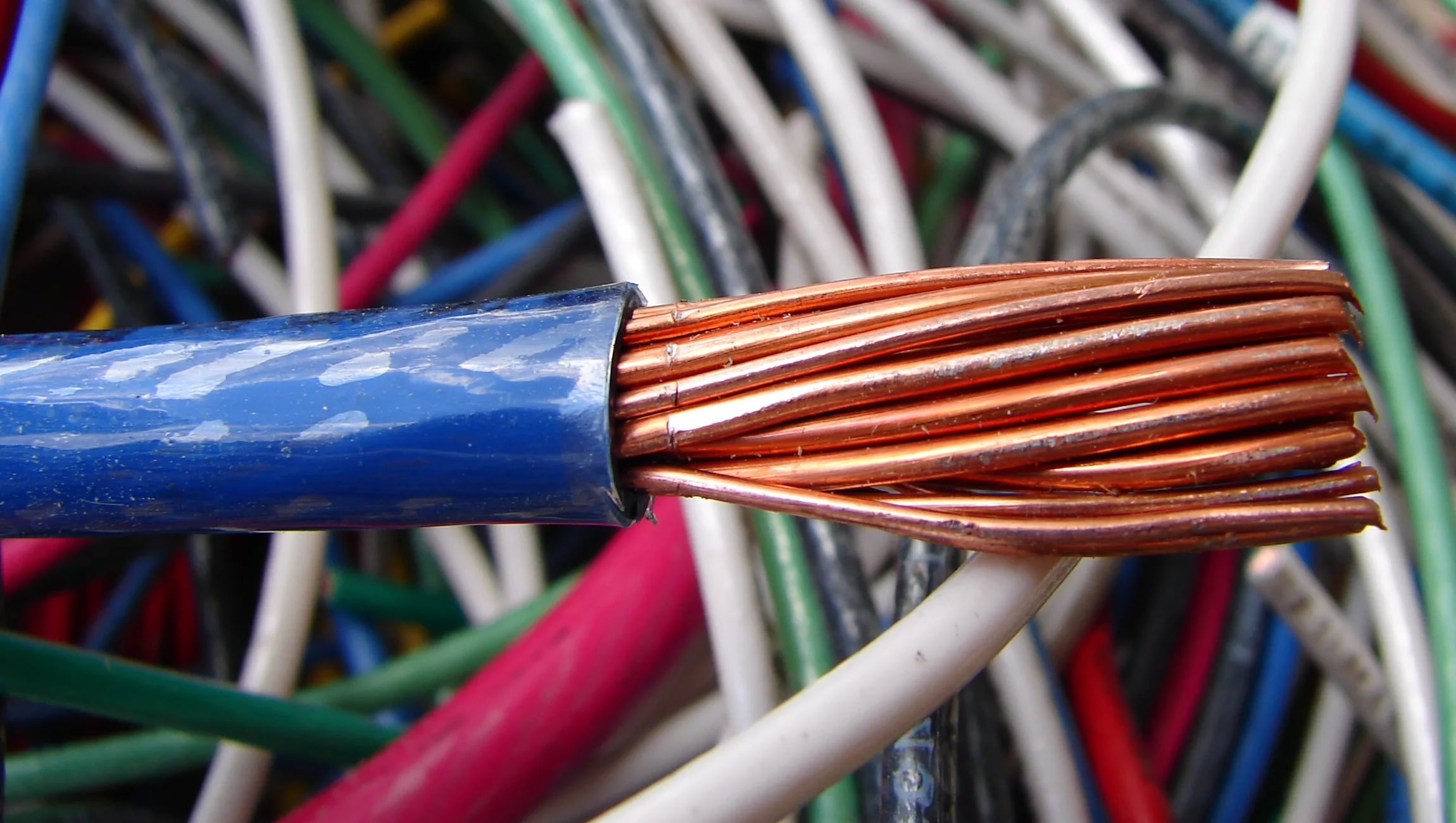

Электрические кабели отличаются типом изоляции, диаметром сечения, материалом токопроводящих жил, областью применения и условиями эксплуатации. Для передачи электроэнергии широко используется медный провод. Рабочим элементом кабеля является токопроводящая жила, изготовленная из электротехнической меди. Внутри кабеля есть несколько изолированных жил, заключенных в общую внутреннюю оболочку. В зависимости от условий эксплуатации изделие дополнительно покрывают защитным экраном или броней.
Преимущества:
- Высокая тепло- и токопроводность. Это означает, что для решения электромонтажных задач можно выбрать медный кабель с меньшим диаметром сечения, чем кабель с алюминиевой жилой. Потери при нагревании проводника будут меньше. Свойство кабеля остается неизменным даже при окислении металла.
- Пластичность и гибкость. Медный кабель устойчив к изломам при изгибе и скручивании, а это облегчает монтаж и дальнейшую эксплуатацию.
- Стойкость к появлению коррозии и, как следствие, длительный срок эксплуатации. Полная замена проводки требует проведения капитального ремонта. Если выбран медный кабель, то в ближайшие 30-35 лет можно не беспокоиться о его замене.
- Минимальный риск возгорания проводов. При пожаре горение не распространяется, а изоляционный материал выделяет минимум дыма и газа.
Области применения медных кабелей
Кабели с медной жилой используют в линиях электропередач, которые служат для переноса и распределения электроэнергии в стационарных установках. Применение медных кабелей обосновано на промышленных предприятиях, где существует риск возникновения пожара или взрыва. С их помощью выполняют монтаж внутренней проводки в жилых и офисных помещениях, промышленных комплексах, производственных и общественных зданиях.
Основные разновидности видов, медного кабеля:
- Силовые. Используют для передачи электроэнергии от электрической станции к подстанциям, коммунальным и транспортным объектам, промышленным предприятиям. Изоляция силовых кабелей бывает резиновой, пластмассовой и бумажной. Внутри содержится до 5 токопроводящих жил. В бронированном медном кабеле покрытие изготавливают из алюминия или свинца. По элементам маркировки можно различать назначение кабеля.
- ВВГ, ВВГЭ без пометок — кабель применяют для прокладки одиночных линий внутри помещений и в кабельных установках.
- Пометка нг-LS (не распространяет горение, низкая степень выделения газа и дыма) - высокий уровень пожарной безопасности позволяет эксплуатировать медный силовой кабель такого типа в концертных залах, на стадионах, в зданиях метрополитена. Разрешена прокладка в почве, можно применять на атомных станциях.
- Пометка нг-FRLS (огнестойкий, не распространяет горение, низкая степень выделения дыма и газа) — кабель силовой с медными жилами подходит для электропитания пожарной сигнализации и насосов, эвакуационных лифтов, светильников на запасных выходах и путях эвакуации. При пожаре кабели этого типа продолжают проводить ток в течение 2-3 часов.Пометка (а) - кабель не распространяет горение в групповой прокладке за счет использования изоляционных материалов с пониженной степенью горючести.
- Контрольные. Используют для соединения электрических приборов, распределительных устройств и механизмов. Контрольный кабель с медными жилами устанавливают в тоннелях и каналах, если обеспечена защита от механического повреждения. Возможна прокладка на открытом воздухе и в помещениях.
- Бытовые. Могут содержать одну или несколько медных жил. Одножильные типы применяют для подключения сварочных аппаратов. Многожильный тип кабеля используют для изготовления переносок, работающих на открытом воздухе.
- Специальные (сигнальные кабели). Служат для передачи сигналов (высокочастотные кабели - для дальней связи, низкочастотные — локально).
- ПУГНП (ПБППг). Жилы состоят из очень тонких проволок. Последняя буква аббревиатуры «г» означает — гибкий кабель
- ПУНП (ПБПП). Одножильный кабель с защитными изоляционными слоями из ПВХ. Он может состоять из 1-4 жил с малым сечением. Чаще подобные провода используются для подвода к осветительным приборам жилья
- ППВ. Одножильный кабель из меди с однослойной изоляцией, предназначен для скрытой проводки либо прокладки через гофрированный шланг или кабельный канал
- АППВ. Кабель аналогичный вышеописанному изделию только имеет внутреннюю жилу из алюминия
- ПВС. Распространённый электрокабель с защитной изоляцией из ПВХ. Состоит из витых проволок с секторным сечением. Часто прокладывается для электроснабжения в жилье
- ШВВП. Электрокабель состоящий из жил и из меди, и из алюминия, соединённые клеммными колодками. Смешанные провода используются в бытовых электроприборах
Особенности эксплуатации
Силовые изделия марки ВВГ и их модификации пользуются спросом у монтажников. Для этого типа проводов характерна двойная изоляция из ПВХ. Допустимая нагрузка на кабель колеблется в пределах от 60 В до 600 В (зависит от диаметра сечения).
Гибкий медный кабель (контрольный) изолирован слоем резины. Его можно использовать даже при прокладке линий электроснабжения для объектов строительства в суровых климатических условиях. Для улучшения характеристик в изоляционный материал кабеля добавляют специальные компоненты.
Для прокладки в тоннелях, трассах, на воздухе и в грунте советуют выбирать бронированный кабель с двойной изоляцией. В состав внешнего покрытия входит графитовая крошка, что максимально увеличивает устойчивость кабеля к возгоранию и механическим повреждениям.
